ELEKTRİK PROJESİ NASIL ÇİZİLİR? (2026 GÜNCEL REHBER)
Elektrik Projesi Nedir?
Elektrik projesi; bir yapının elektrik altyapısının güvenli, yönetmeliklere uygun ve teknik olarak doğru şekilde planlanmasını sağlayan mühendislik çalışmasıdır. Konut, fabrika, ofis, villa, AVM, restoran ve endüstriyel tesislerde elektrik tesisatının nasıl uygulanacağını gösterir.
Elektrik projelerinde:
- priz yerleşimleri,
- aydınlatma hatları,
- pano hesapları,
- kablo kesitleri,
- kısa devre hesapları,
- topraklama sistemi,
- kaçak akım koruma sistemi,
- gerilim düşümü hesapları
gibi birçok teknik detay yer alır.
Türkiye’de elektrik projeleri belirli yönetmeliklere göre hazırlanmak zorundadır.
Bunlardan bazıları:
- Elektrik İç Tesisleri Yönetmeliği
- Elektrik Kuvvetli Akım Tesisleri Yönetmeliği
- Elektrik Tesislerinde Topraklamalar Yönetmeliği
- Yangın Yönetmeliği
- TEDAŞ şartnameleri
Elektrik Projesini Kim Çizer?
Elektrik projeleri yalnızca yetkili elektrik mühendisleri tarafından hazırlanabilir.
Dağıtım şirketleri:
- BEDAŞ
- AYEDAŞ
- TREDAŞ
- SEDAŞ
gibi kurumlar proje onaylarında mühendis imzası ister.
Yetkisiz kişiler tarafından hazırlanan projeler onay sürecinde reddedilebilir.
Elektrik Projesi Çizim Süreci Nasıl İlerler?
- Keşif ve İhtiyaç Analizi
İlk aşamada yapı incelenir.
Örneğin:
- konut mu?
- fabrika mı?
- restoran mı?
- üretim tesisi mi?
- villa mı?
tespit edilir.
Bu aşamada:
- toplam güç ihtiyacı,
- kullanılacak cihazlar,
- klima yükleri,
- motor güçleri,
- özel cihaz talepleri
belirlenir.
Örneğin bir restoran projesinde:
- sanayi tipi mutfak cihazları,
- davlumbaz motorları,
- soğuk hava depoları
yük hesabını ciddi şekilde etkiler.
- Güç Hesabı Yapılması
Elektrik projelerinde en kritik aşamalardan biri güç hesabıdır.
Yanlış güç hesabı:
- voltaj düşümüne,
- sigorta atmalarına,
- kablo ısınmalarına,
- yangın riskine
neden olabilir.
Örneğin trifaze sistemlerde yaklaşık akım hesabı:
I = \frac{P}{\sqrt{3} \times V \times cos\phi}
Burada:
- P = Güç
- V = Gerilim
- cosφ = güç katsayısı
olarak kullanılır.
- Mimari Plan Üzerine Elektrik Yerleşimi
Bu aşamada:
- prizler,
- anahtarlar,
- aydınlatmalar,
- data hatları,
- kamera sistemleri,
- yangın alarm sistemleri
mimari plan üzerine işlenir.
Profesyonel projelerde kullanıcı ergonomisi çok önemlidir.
Örneğin:
- mutfakta priz yükseklikleri,
- TV ünitesi priz konumu,
- klima hattı,
- UPS hattı
önceden planlanmalıdır.
- Pano Hesabı ve Kolon Şeması
Elektrik panosu sistemin kalbidir.
Bu aşamada:
- sigorta seçimleri,
- kaçak akım rölesi,
- kontaktörler,
- kablo kesitleri,
- bara hesapları
belirlenir.
Özellikle fabrika projelerinde:
- kısa devre hesabı,
- selektivite,
- kompanzasyon
çok önemlidir.
- Topraklama Hesapları
Topraklama insan hayatı için kritik güvenlik unsurudur.
Elektrik Tesislerinde Topraklamalar Yönetmeliği’ne göre tesislerde uygun topraklama sistemi kurulmalıdır.
Örneğin koruma topraklaması direnci:
- işletme tipine,
- gerilim seviyesine,
- tesis türüne
göre değişebilir.
Sahada en sık görülen hatalardan biri:
topraklama hattının yetersiz kesitte seçilmesidir.
Bu durum:
- kaçak akım problemlerine,
- cihaz arızalarına,
- can güvenliği risklerine
neden olabilir.

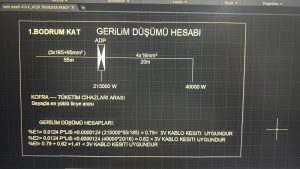

- Gerilim Düşümü Hesabı
Uzun mesafeli hatlarda gerilim düşümü kritik hale gelir.
Özellikle:
- villa projelerinde,
- fabrika sahalarında,
- otopark sistemlerinde
yanlış kablo seçimi ciddi problem oluşturabilir.
Gerilim düşümü hesabı yapılmadan seçilen kablolar:
- motor arızalarına,
- düşük performansa,
- enerji kaybına
neden olabilir.
- Projenin Dağıtım Şirketine Sunulması
Hazırlanan proje:
- BEDAŞ,
- AYEDAŞ,
- TEDAŞ
gibi kurumlara sunulur.
Bu aşamada:
- tek hat şeması,
- yükleme cetveli,
- kolon şeması,
- AG dağıtım planı,
- topraklama detayları
kontrol edilir.
Eksik veya yönetmeliğe aykırı projeler reddedilebilir.
Elektrik Projelerinde En Sık Yapılan Hatalar
Eksik Güç Hesabı
İleride cihaz artışı düşünülmeden yapılan projeler yetersiz kalabilir.
Yanlış Kablo Kesiti
Bu durum aşırı ısınma ve yangın riski oluşturabilir.
Kaçak Akım Rölesi Eksikliği
Can güvenliği açısından ciddi risktir.
Topraklama İhmal Edilmesi
Türkiye’de en yaygın saha problemlerinden biridir.
Mimari ile Uyumsuzluk
Şantiye sırasında kırma-dökme maliyetine neden olur.
Elektrik Projesi Onayı Ne Kadar Sürer?
Projenin türüne göre değişebilir.
Ortalama süreç:
- küçük projelerde birkaç gün,
- ticari projelerde 1-3 hafta,
- OG projelerde daha uzun
sürebilir.
Eksik evrak veya teknik hata süreci uzatabilir.
Elektrik Projesi Çizim Fiyatları Neye Göre Belirlenir?
Fiyatı etkileyen başlıca faktörler:
- yapı büyüklüğü,
- güç ihtiyacı,
- proje tipi,
- OG/AG durumu,
- saha keşfi,
- dağıtım şirketi süreçleri,
- ruhsat kapsamı
olur.
Fabrika ve endüstriyel projeler genellikle daha detaylı mühendislik gerektirir.
Profesyonel Elektrik Projesi Neden Önemlidir?
Doğru hazırlanmış proje:
- güvenliği artırır,
- enerji verimliliği sağlar,
- ileride oluşabilecek arızaları azaltır,
- onay süreçlerini hızlandırır,
- uygulama maliyetini düşürür.
Ucuz ve hatalı projeler ise sonradan çok daha büyük maliyetler oluşturabilir.
Sonuç
Elektrik projesi yalnızca çizim işi değildir.
Bu süreç:
- mühendislik,
- güvenlik,
- yönetmelik bilgisi,
- saha deneyimi
gerektirir.
Özellikle:
- güç hesabı,
- topraklama,
- kısa devre hesapları,
- koruma sistemleri
profesyonel şekilde değerlendirilmelidir.
Doğru hazırlanmış bir elektrik projesi hem güvenli hem de sürdürülebilir bir tesisin temelini oluşturur.
Sık Sorulan Sorular
Elektrik projesi zorunlu mu?
Evet. Birçok yapı türünde ruhsat ve abonelik işlemleri için zorunludur.
Elektrik projesini kim onaylar?
İlgili dağıtım şirketleri ve yetkili kurumlar onay sürecini yürütür.
Elektrik projesi olmadan abonelik alınabilir mi?
Çoğu durumda hayır.
Elektrik projesi kaç günde hazırlanır?
Projenin büyüklüğüne göre değişmekle birlikte birkaç gün ile birkaç hafta arasında sürebilir.
Elektrik projesi neden reddedilir?
Eksik evrak, yönetmelik hataları, yanlış hesaplar ve eksik teknik çizimler başlıca sebeplerdir.
